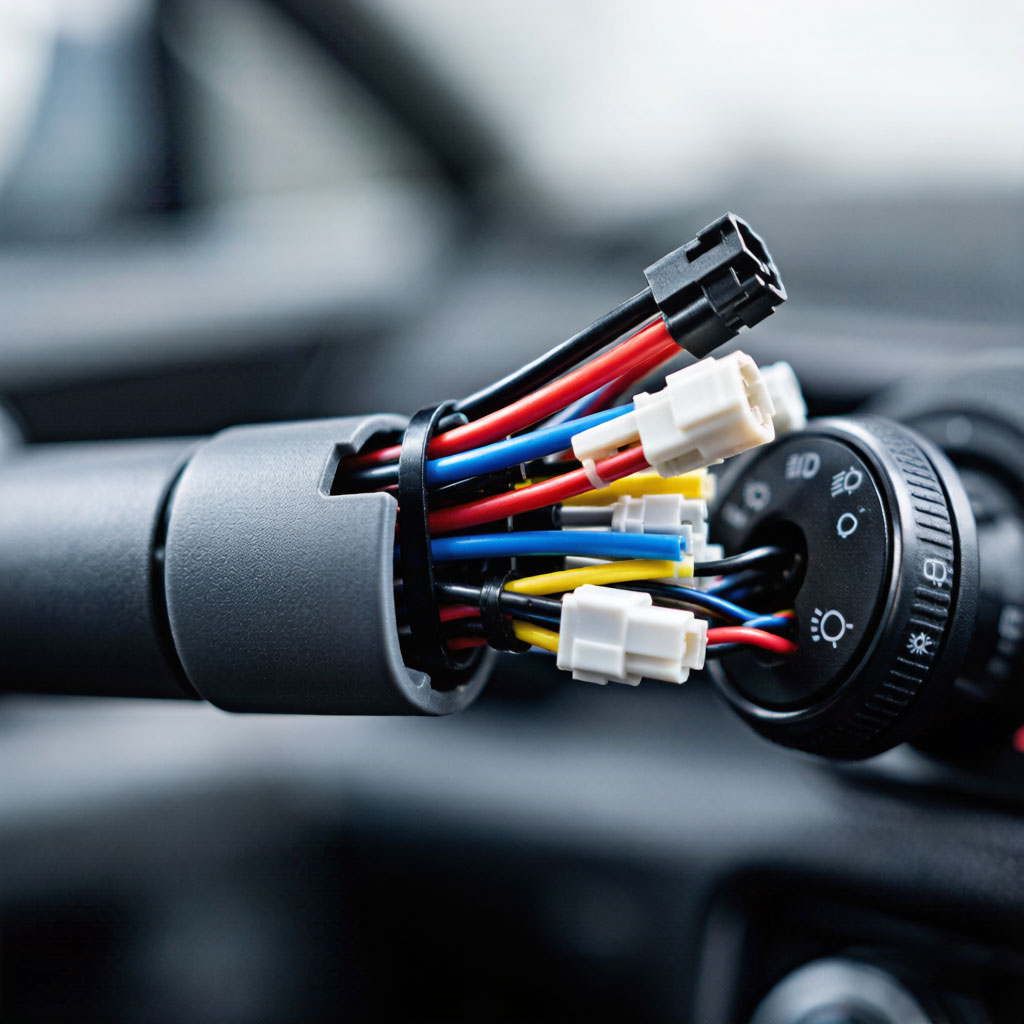

自動車用ワイヤーハーネスとは何ですか？

自動車用ワイヤーハーネス（配線ハーネスまたはケーブルアセンブリとも呼ばれる）は、車両の電気・電子部品の中枢神経系とも言えるものです。ワイヤー、コネクタ、端子、保護材などを束ねたアセンブリで、様々な電気システムや部品間で電力、信号、データを伝送するために使用されます。ワイヤーハーネスがなければ、現代の車両はエンジン制御や照明からインフォテインメントシステム、先進運転支援システム（ADAS）に至るまで、重要な機能を連携させることができません。

構造と構成要素

一般的な自動車用配線ハーネスには以下のようなものがあります。

1. 電線とケーブル：

• さまざまな電流負荷に対応するため、線径（太さ）の異なる複数の絶縁導体が使用されます。それぞれの導体の機能を区別するために、色やマーキングが用いられます（例えば、電源は赤、接地は黒）。

1. コネクタと端子：

• プラスチック製または金属製のコネクタは、ワイヤーハーネスの各セグメントとコンポーネント間の確実かつ防水性の高い接続を保証します。端子（ピン、ソケット）は、圧着またははんだ付けによってワイヤの端に接続されます。

1. 保護部品：

• 電線管／チューブ：編組または波形のプラスチック製電線管は、高温、湿気、摩耗、電磁干渉から電線を保護します。
• ゴム製ガスケットとシール：ゴム／プラスチック製のシールは、ボディパネルを貫通する配線ハーネスの接続部を保護します。
• 粘着テープとケーブルタイ：粘着テープとナイロン製のケーブルタイを使えば、電線をきれいに束ねることができ、振動やストレスを軽減できます。

1. モジュール設計：

• 現代の配線ハーネスは、取り付けやメンテナンスを簡素化するために、通常、複数のサブアセンブリ（例：エンジンルーム配線ハーネス、ダッシュボード配線ハーネス、ドア配線ハーネス）に分割されています。

主な機能​

• 電力分配：バッテリー／オルタネーターからライト、センサー、アクチュエーター、電子制御ユニット（ECU）に電力を供給します。
• 信号伝送：センサー、カメラ、通信ネットワーク（CANバス、LINなど）からの低電圧信号を送信します。
• 安全性と信頼性：短絡を防止し、電磁干渉を低減し、複雑な配線を簡素化することで、故障のリスクを最小限に抑えます。

進化と技術動向

初期の自動車用ワイヤーハーネスはシンプルで、通常は50本以下の電線で構成されていました。しかし今日では、高級車や電気自動車（EV）のワイヤーハーネスは、以下の理由から、5,000本以上の電線で構成され、数キロメートルにも及ぶことがあります。

• 電動化：電気自動車用バッテリーおよび充電システム用の高電圧配線ハーネス。
• 自動化：先進運転支援システム（ADAS）および自動運転で使用される追加のセンサーと電子制御ユニット（ECU）。
• 軽量化：軽量化のために、アルミ線、薄い絶縁材、最適化された配線が使用されています。
• 統合：集中型の「ゾーン」アーキテクチャにより、ケーブル配線の統合と複雑さの軽減が可能になります。

製造と品質

ワイヤーハーネスの製造工程には、自動切断、被覆剥離、圧着、および試験プロセスが含まれます。ISO 6722やIPC/WHMA-A-620などの品質規格は、極端な温度、振動、腐食に対する耐性を保証します。欠陥は重大な故障につながる可能性があるため、厳格な電気的および機械的試験が不可欠です。

課題とイノベーション

1. スペースの制約：電子部品の密度が高まるにつれ、コンパクトで柔軟な配線ハーネス設計が求められる。
2. 高圧要件：電気自動車は、安全性と効率性を確保するために特殊な材料を必要とする。
3. 持続可能性：リサイクル可能な素材とモジュール設計への注目が高まっている。
4. インテリジェントハーネス：摩耗や故障を予測する診断センサーを内蔵。

結論

自動車用ワイヤーハーネスは、車両をよりスマートに、より安全に、より効率的にする、基本的でありながら常に進化し続ける技術です。自動車技術の革新が加速し、電動化、コネクティビティ、自動運転システムへと向かうにつれ、ワイヤーハーネスも進化を続け、複雑さ、信頼性、性能のバランスが求められるようになるでしょう。
